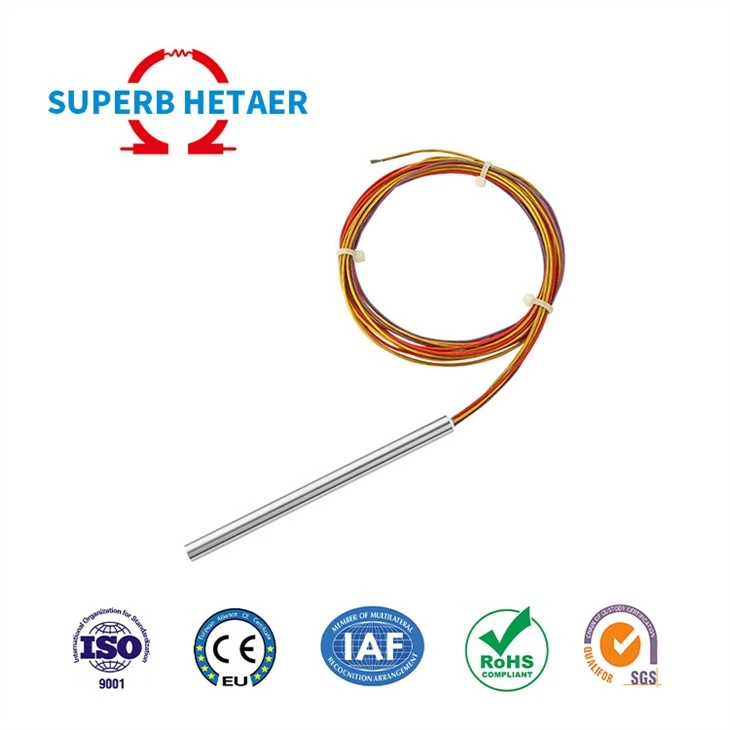

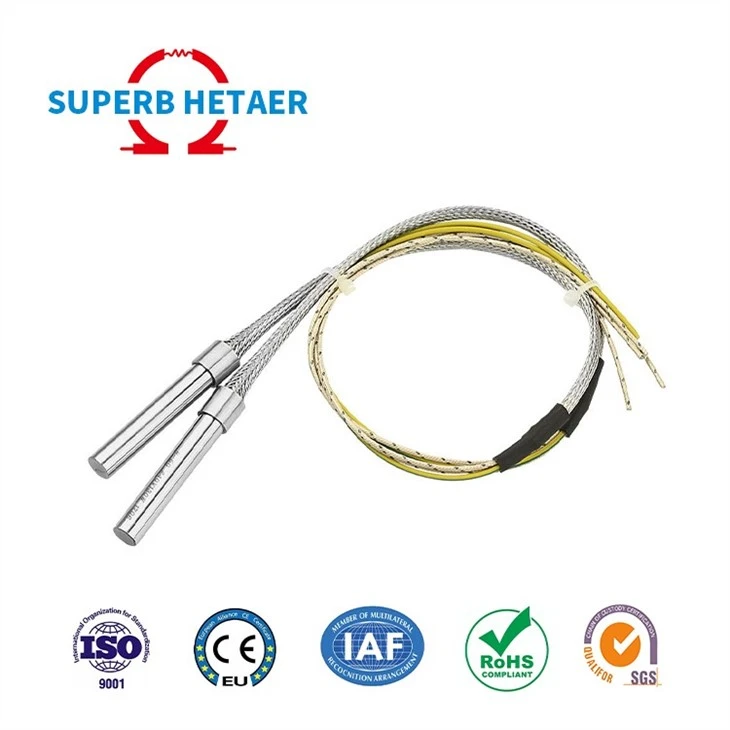

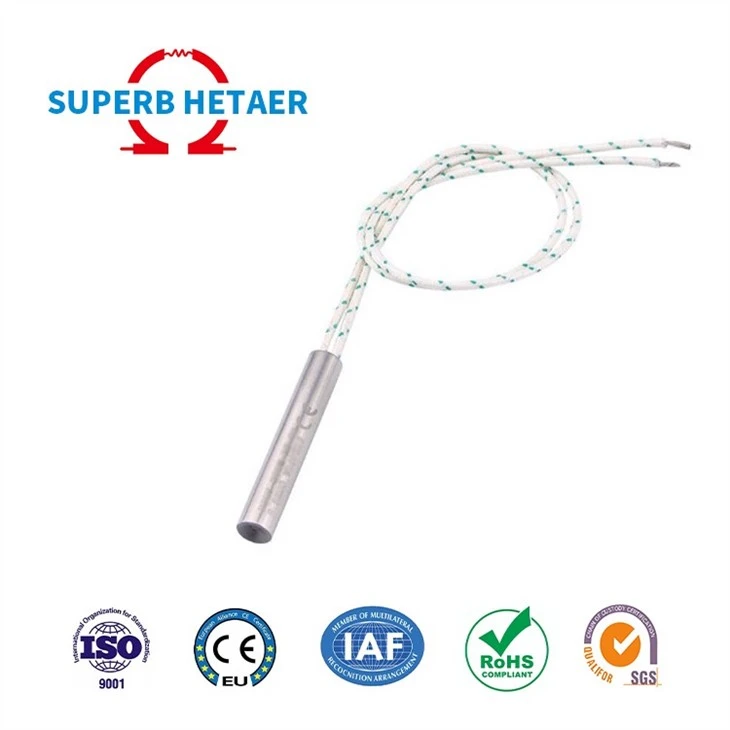

Element grzejny wkładu elektrycznego

Elektryczny element grzejny wkładu jest wykonany z metalowej rurki wypełnionej materiałem grzejnym z drutu ze stopu elektrycznego o wysokiej rezystancji. Wypełnienia i wypełnienia wokół drutu grzejnego jako wypełniacz stosuje się wysokiej czystości tlenek magnezu o dobrych właściwościach izolacyjnych i wysokiej przewodności cieplnej. Ma dużą moc, wysoką sprawność cieplną, szybkie rozpraszanie ciepła itp. I może być stosowany do ogrzewania opakowań z tworzyw sztucznych, ogrzewania małych form, instrumentów analitycznych i efektów chłodzenia, gdy różne gazy się rozszerzają.

Wydajność:

1. Czas nagrzewania: Przy napięciu testowym czas na wzrost elementu od temperatury otoczenia do temperatury testowej nie powinien przekraczać 15 minut.

2. Odchylenie mocy znamionowej: W warunkach wystarczającego ciepła odchylenie mocy znamionowej elementu nie powinno przekraczać zakresu określonego poniżej. W przypadku komponentów o mocy znamionowej mniejszej lub równej 100 W: ±10 procent. W przypadku komponentów o mocy znamionowej większej niż 100 W jest to plus 5 procent --10 procent lub 10 W, w zależności od tego, która wartość jest większa.

3. Rezystancja izolacji: Podczas kontroli fabrycznej rezystancja zimnej izolacji nie powinna być mniejsza niż 50MΩ.

Projektowanie i dostosowywanie:

1. Napięcie i moc: zgodnie z wymaganiami klienta.

2. Średnica elementu grzejnego wkładu elektrycznego: 5,5-30 mm zgodnie z wymaganiami klienta.

3. Długość grzałki elektrycznej nabojowej: niestandardowe wykonanie (minimum 30mm).

4. Materiał: Głównymi materiałami są SUS304, SUS321, SUS316L, SUS310S, Incoloy840, rura tytanowa itp.

5. Wybór drutu grzejnego: generalnie drut aluminiowy żelazno-chromowy, drut niklowo-chromowy (drut oporowy 2080), drut grzejny Kanthal (Kanthal AF).
