Jak podłączyć termoparę do izolatora temperatury

1. Metoda okablowania termopary

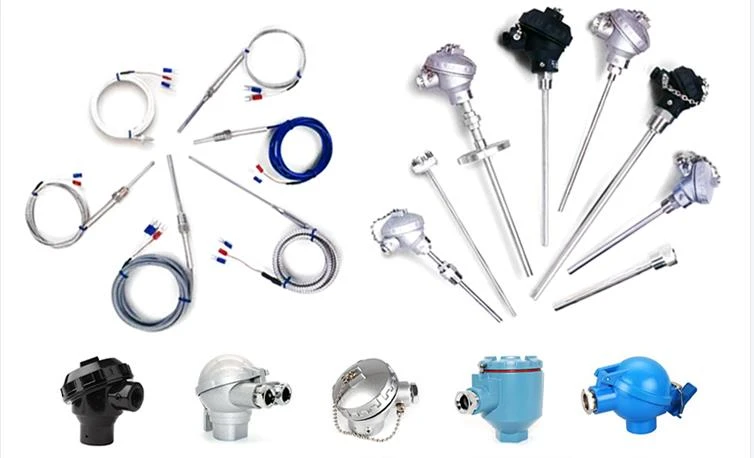

Termopary są rodzajem elementu pomiaru temperatury powszechnie stosowanego w przemysłowych układach sterowania. W przypadku stosowania termopar zwykle konieczne jest podłączenie ich do izolatora temperatury, aby zapewnić konwersję sygnału i izolację galwaniczną, aby zapewnić dokładność i stabilność pomiaru temperatury. Metoda okablowania termopar jest kluczowym krokiem, a poniżej przedstawiono powszechnie stosowaną metodę okablowania.
Najpierw określ punkt styku między końcem pomiarowym termopary a środowiskiem pracy i upewnij się, że między środowiskiem pracy a termoparą nie ma przerwy. Następnie podłącz przewód końcówki pomiarowej termopary do końcówki wejściowej izolatora temperatury. Aby zapewnić prawidłowe połączenie, zacisk wejściowy powinien być oznaczony odpowiednim oznaczeniem punktu okablowania.
Następnie podłącz końcówkę wyjściową izolatora temperatury do układu sterowania lub przyrządu wyświetlającego. Koniec wyjściowy jest zwykle oznaczony odpowiednim oznaczeniem punktu okablowania w celu prawidłowego połączenia. Podłączając końcówkę wyjściową, należy użyć odpowiedniego złącza lub wtyczki, aby zapewnić stabilne połączenie.
Następnie sprawdź i dostosuj połączenie do aktualnej sytuacji. Upewnij się, że całe okablowanie jest dobrze zamocowane i nie ma poluzowań ani oderwań. Jeśli to konieczne, do zakrycia przewodów można zastosować taśmę izolacyjną lub tulejkę izolacyjną, aby zapewnić dodatkową izolację elektryczną i ochronę.
2. Funkcja izolatorów temperaturowych
Izolator temperatury to urządzenie służące do izolacji galwanicznej i konwersji sygnału. Jego główną funkcją jest konwersja sygnału wyjściowego termopary na sygnał standardowy i zapewnienie funkcji izolacji elektrycznej w celu zapewnienia stabilności i dokładności sygnału pomiaru temperatury.
Izolatory temperatury mają zazwyczaj dwie główne funkcje: konwersję sygnału i izolację galwaniczną. Konwersja sygnału to proces przekształcania słabego sygnału wyjściowego termopary na sygnał standardowy, taki jak sygnał analogowy (taki jak 0-10V, 4-20mA) lub sygnał cyfrowy (taki jak RS485, Modbus). W ten sposób przekonwertowany sygnał można łatwo przekazać i przetworzyć za pomocą systemu sterowania lub instrumentu wyświetlającego.
Ponadto izolator temperatury zapewnia również funkcję izolacji elektrycznej. Izolacja galwaniczna jest ważnym środkiem ochronnym, który pozwala uniknąć zakłóceń i szumów pomiędzy sygnałami wyjściowymi termopary a układami elektrycznymi. Dzięki izolacji galwanicznej można skutecznie zapobiegać wpływowi zewnętrznych źródeł zasilania, napięcia lub prądu na sygnały, zapewniając w ten sposób dokładność i stabilność pomiaru temperatury.
Podsumowując, izolatory temperatury odgrywają ważną rolę w termoparowych systemach pomiaru temperatury. Prawidłowe podłączenie termopar i izolatorów temperatury oraz pełne wykorzystanie funkcji izolatorów temperatury może poprawić wydajność i stabilność systemów pomiaru temperatury.
