Jak ocenić liniowość termopar

1. Jaka jest liniowość termopary

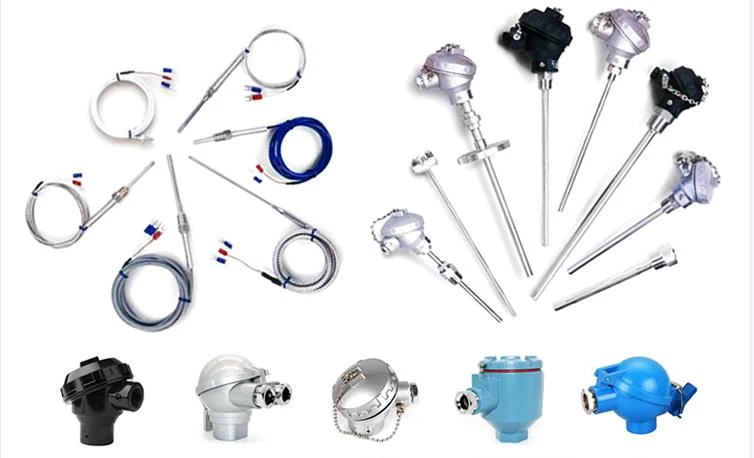

Termopary są powszechnie używanymi czujnikami do pomiaru temperatury. Opiera się na zasadzie efektu termoelektrycznego, wykorzystując zmianę różnicy potencjałów termoelektrycznych między dwoma różnymi materiałami metalowymi do pomiaru temperatury. Liniowość termopary odnosi się do tego, czy istnieje liniowa zależność między napięciem wyjściowym termopary a temperaturą w określonym zakresie temperatur.

Jak określić liniowość termopar
Ocenę liniowości termopar można przeprowadzić, wykonując następujące kroki:

3. Przygotuj sprzęt testowy
Musimy przygotować standardowe źródło temperatury, którym może być skalibrowany termometr lub łaźnia o stałej temperaturze, a także system akwizycji danych i woltomierz do pomiaru napięcia wyjściowego termopar.

4. Ustaw zakres temperatur
Wybierz zakres temperatur do oceny na podstawie wymagań użytkowania i rzeczywistych scenariuszy zastosowań termopar. Zazwyczaj testowanie liniowości przeprowadza się w zakresie roboczym termopary, aby zapewnić niezawodność wyników.

5. Gromadzenie danych pomiarowych
Podłącz jeden port termopary do standardowego źródła temperatury, a drugi port do systemu akwizycji danych i woltomierza. Ustaw system akwizycji danych tak, aby rejestrował napięcie wyjściowe termopar w określonych odstępach czasu.

6. Narysuj wykres krzywej
Narysuj krzywą, w której temperatura jest zmienną niezależną, a napięcie wyjściowe termopary jest zmienną zależną. Jeśli krzywa zbliża się do linii prostej, oznacza to, że termopara ma dobrą liniowość. Jeśli krzywa znacznie odbiega od linii prostej, oznacza to słabą liniowość termopary.

7. Analiza i ocena
Na podstawie wykreślonej krzywej, odpowiednie wskaźniki, takie jak współczynnik korelacji lub dobroć dopasowania, mogą być użyte do oceny krzywej. Im współczynnik korelacji jest bliższy 1, tym lepsza liniowość termopary. Jednocześnie wyniki testu można porównać ze specyfikacjami termopary, aby określić, czy liniowość spełnia wymagania.

Liniowość termopary jest ważnym wskaźnikiem oceny dokładności i niezawodności pomiaru temperatury. Poprzez zastosowanie odpowiednich metod testowania i analizy danych można określić, czy liniowość termopary spełnia rzeczywiste wymagania.
